1. مقدمه
امروزه با توجه به رشد و توسعه نرم افزار های کامپیوتری، طراحی فضاهای داخلی در بخش شبیه سازی سه بعدی به وسیله نرم افزار های طراحی صورت می گیرند. در این مقاله مراحل طراحی کابینت مورد استفاده در فضای آشپزخانه را به صورت کامل تشریح نموده ایم.
در این خصوص مراحل طراحی کابینت آشپزخانه عبارتند از:
1- برداشت پلان وضع موجود
2- جانمایی مبلمان آشپزخانه
3- تهیه نقشه های دو بعدی
4- تعیین سبک
5- شبیه سازی سه بعدی
2. برداشت وضع موجود (تهیه نقشه ازبیلت)
در این مرحله، با توجه به کابینت های استفاده شده، مبلمان آشپزخانه و ابعاد فضایی آن، ابتدا یک نقشه دو بعدی به عنوان پلان تهیه می شود. در این نقشه ابعاد دقیق کابینت های موجود و جزئیات آن، جانمایی لوله های فاضلاب دیواری، جانمایی پریز های برق، تلفن و کلید های روشنایی تعیین می گردد.
کاربرد اصلی این نقشه که آنرا نقشه ازبیلت وضع موجود هم می نامند، مشخص شدن دقیق فضایی است که امکان جانمایی کابینت و مبلمان آشپزخانه در آینده می باشد و از این رو هر چه با دقت بیشتری صورت پذیرد، نتیجه فرآیند طراحی دقیق تر خواهد بود.

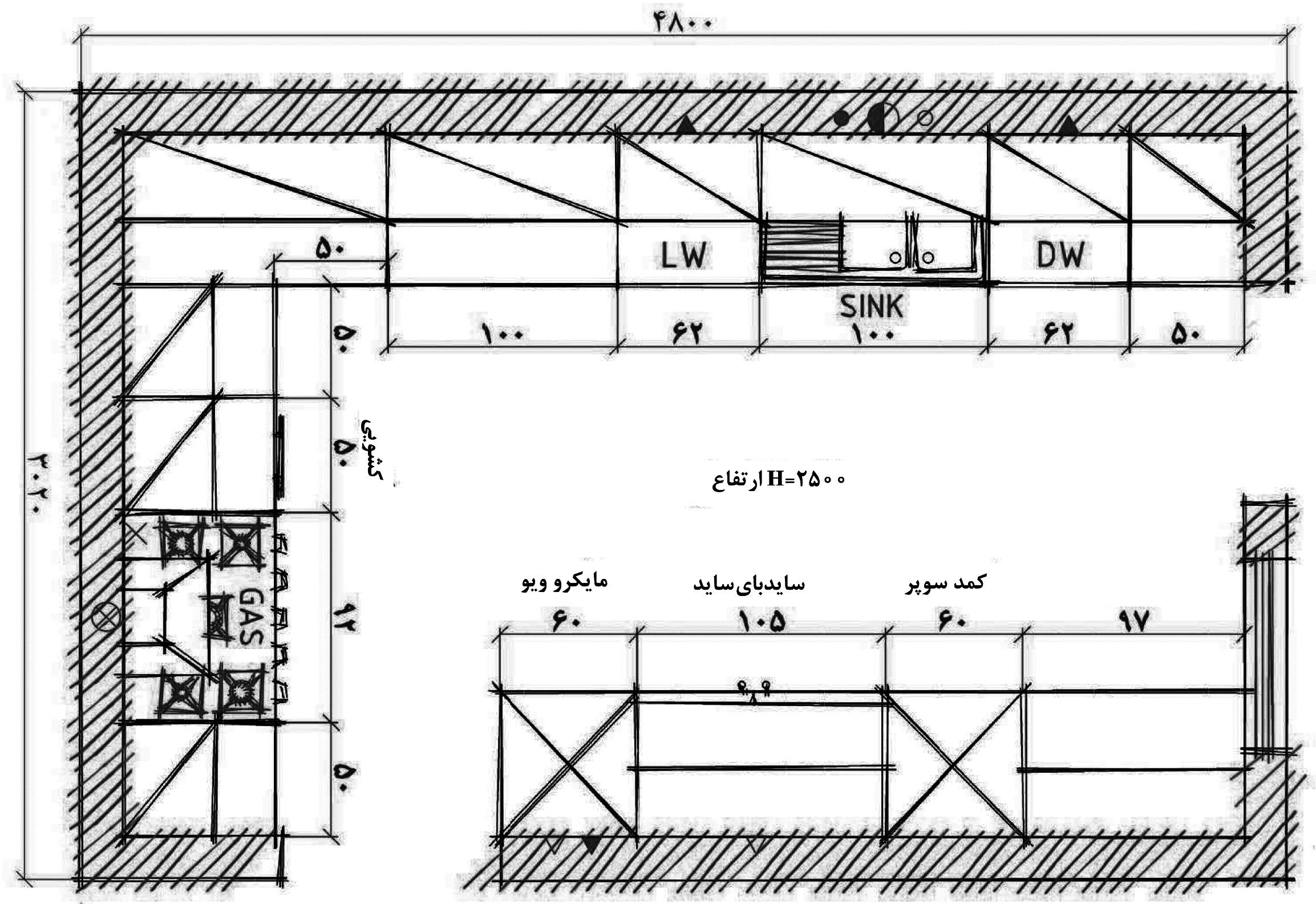

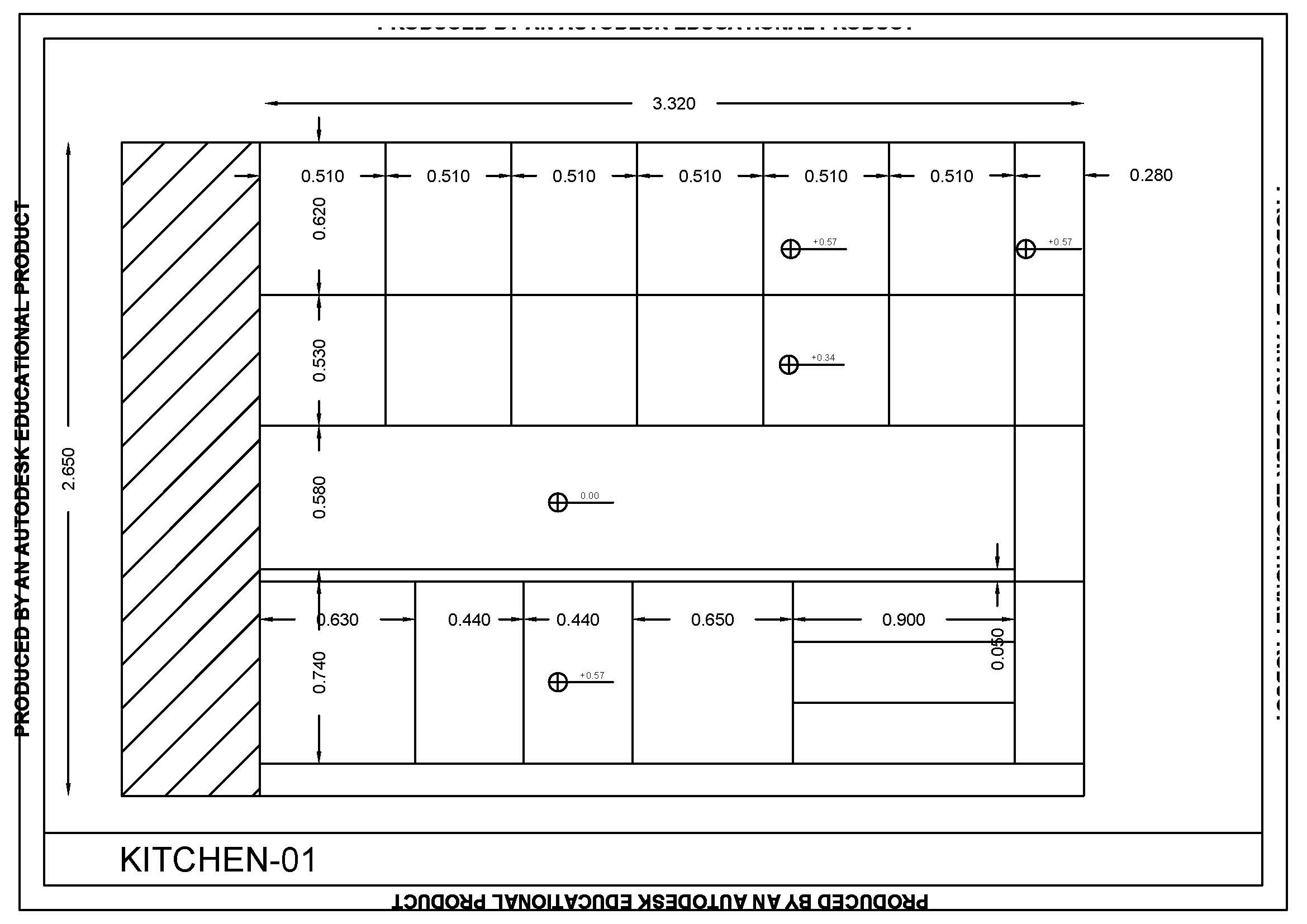

1. نمونه برداشت وضع موجود (نقشه ازبیلت)

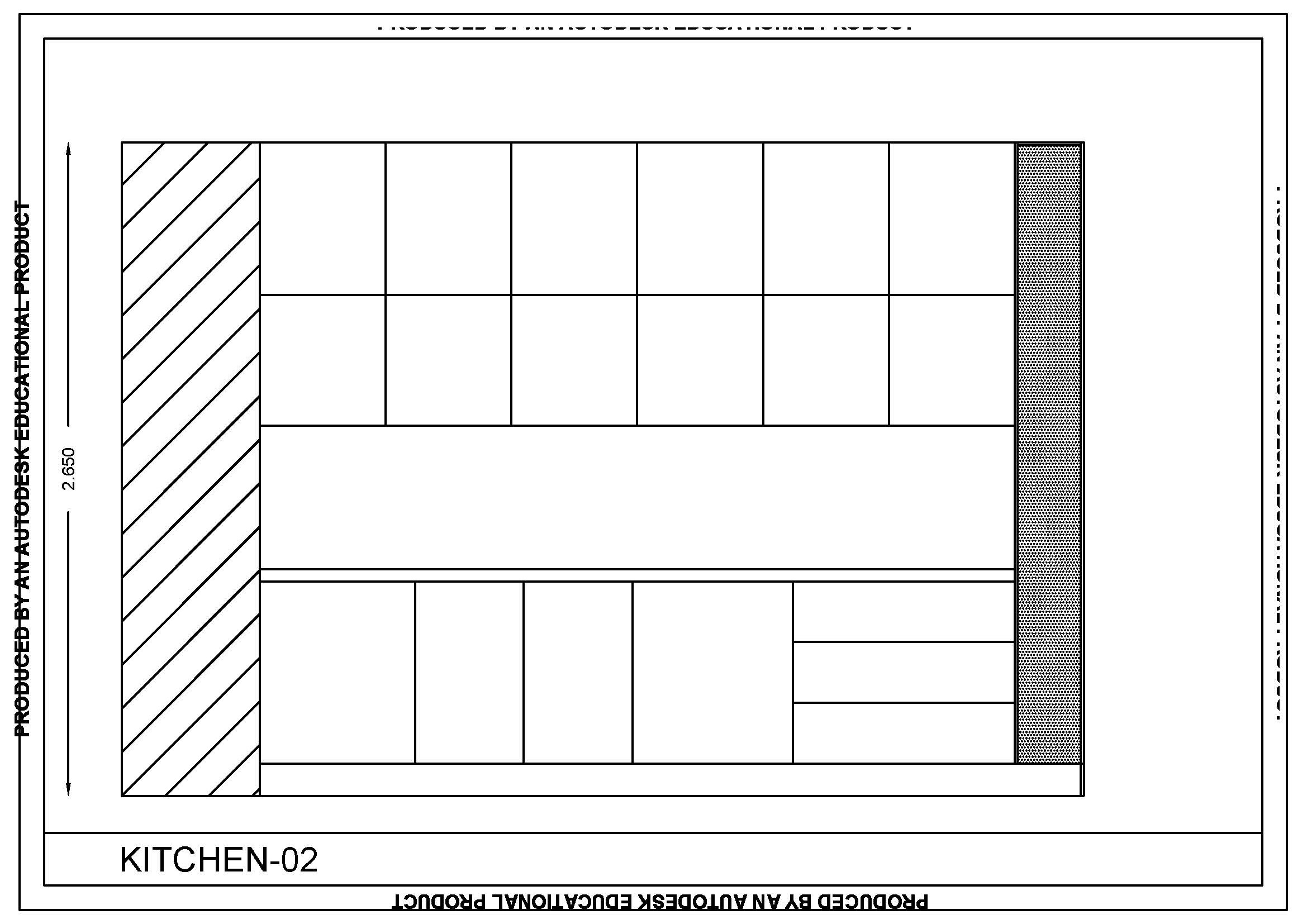

2. نمونه برداشت وضع موجود (نقشه ازبیلت)
3. جانمایی مبلمان آشپزخانه
در این مرحله با توجه به فضای موجود (ابعاد تیین شده در نقشه ازبیلت) و نیز با در نظر گرفتن مبلمان آشپزخانه (یخچال، گاز، سینک، هود، ماشین لباسشویی و ظرفشویی)، اتود ها و ترسیمات اولیه صورت می گیرد. این امر به نحوی در نظر گرفته می شود که ابعاد استاندارد هر یک از مبلمان در بازار و نیز ابعاد استاندارد یونیت های آشپزخانه که مطابق آن ساخته می شوند، با دقت لحاظ گردند.
در طی این جانمایی که معمولا در مرحله اول به صورت دستی نیز صورت می گیرد، چندین اتود ترسیم می شود ت در نهایت بهترین چیدمان هم در کابینت ها نسبت به هم دیگر انتخاب می گردد.

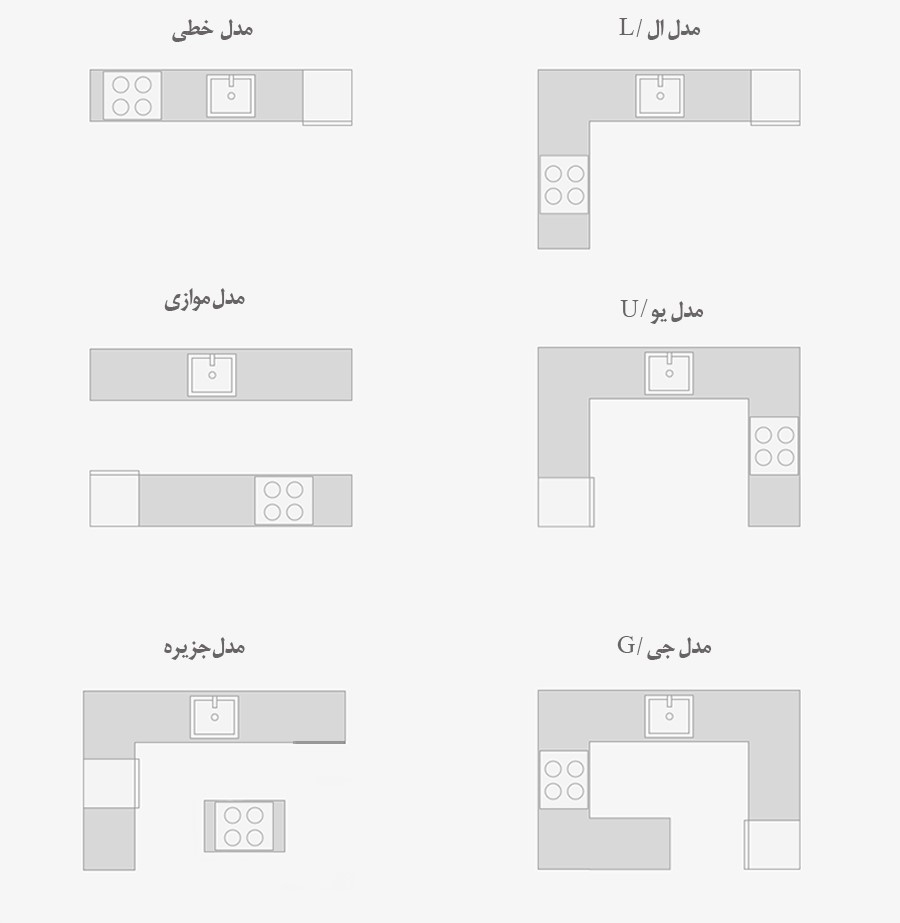

3. روش های جانمایی مبلمان آشپزخانه

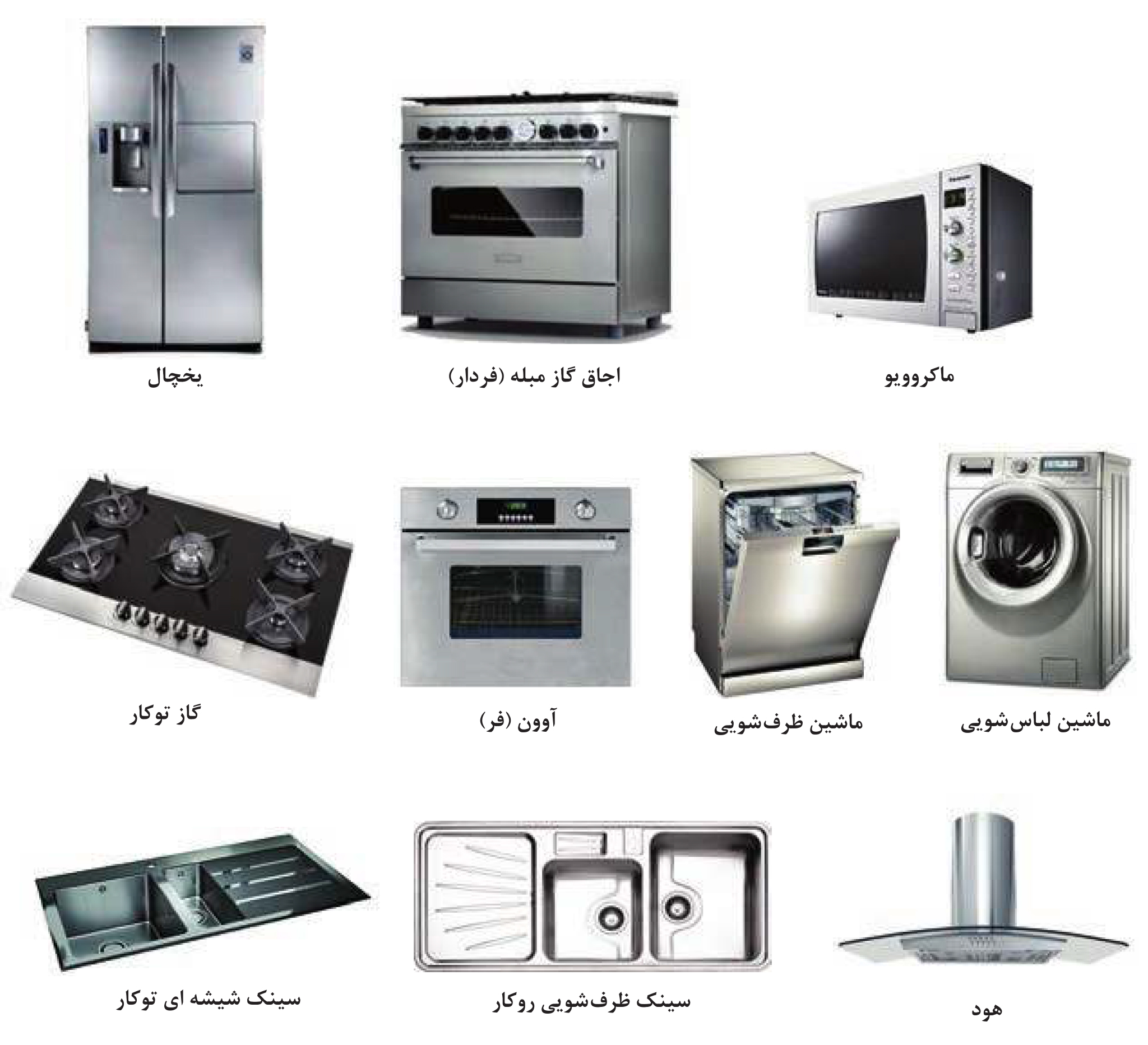

4. مبلمان آشپزخانه
4. ترسیم نقشه های دو بعدی
پس از انتخاب شدن گزینه مناسب جانمایی مبلمان و کابینت های آشپزخانه، نیاز به ترسیم فنی دو بعدی آنها می باشد. این موضوع به عنوان کرحله ای کلیدی مطرح می باشد که در طی آن کابینت ساز و کارشناس طراحی آن، برآورد دقیق مصالح مصرفی جهت ساخت کابینت را تعیین می نمایند.
روش این کار به این صورت خواهد بود که در مرحله اول اتود تایید شده در نرم افزار Autocad ترسیم می گردد و پس از آن به وسیله نرم افزار Cut master نحوه جانمایی ورق های ام دی اف و هایگلاس، نحوه جداسازی صفحات مورد نیاز بر روی ورق و نیز نحوه برش خوردن ورق وسط دستگاه برش تعیین خواهد شد.
اهمیت این مرحله از آن جهت خواهد بود که سبب تهیه نقشه برش منطقی و کاهش برش پرتی در ورق های ام دی اف و هایگلاس می باشد.

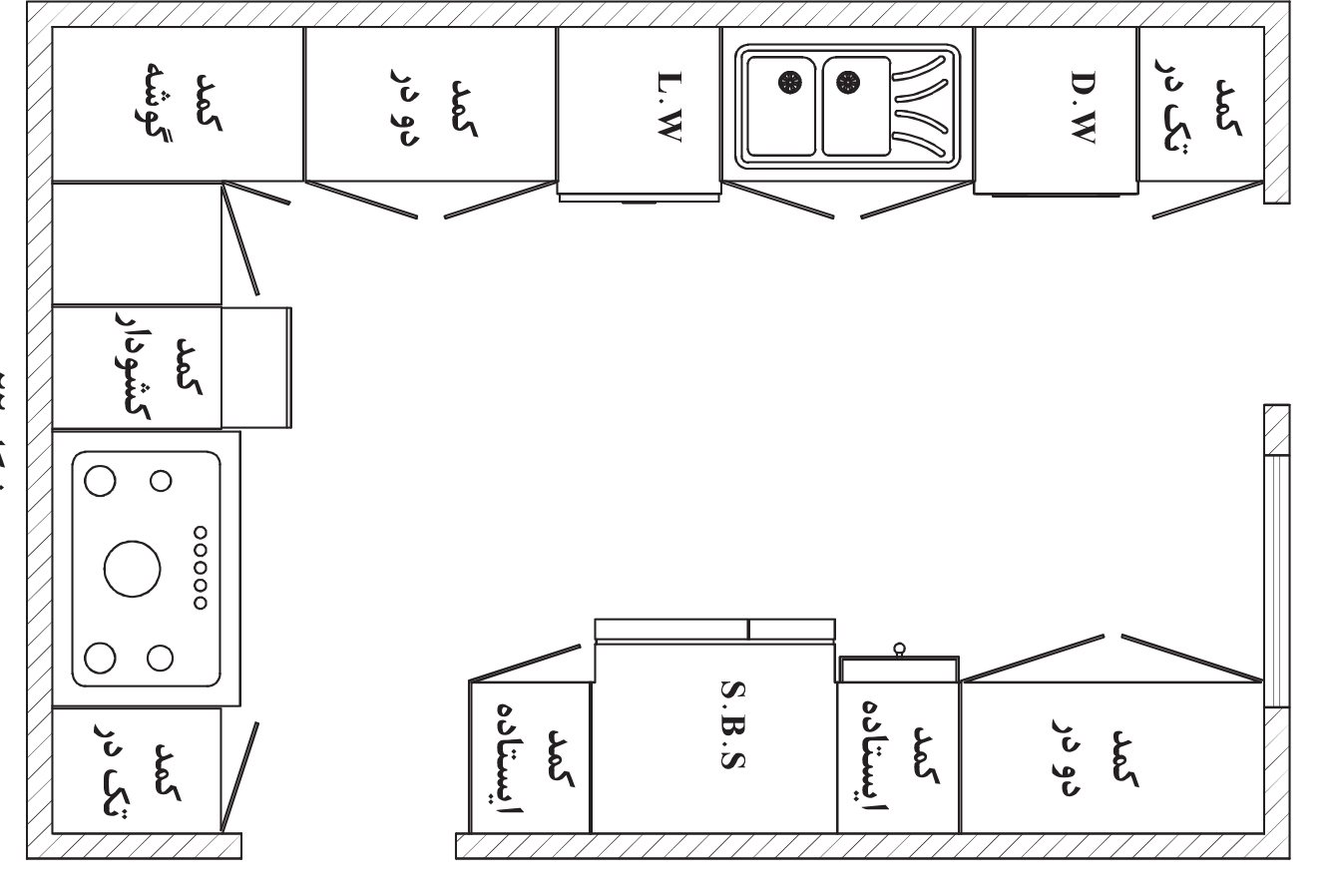

5. نمونه پلان دو بعدی آشپزخانه
یکی از نکاتی که در طراحی کابینت و فضای آشپزخانه بسیار کلیدی خواهد بود، نقشه ها و جزئیات اجرایی کابینت های می باشد. این بخش از نقشه ها برای جلوگیری از هر گونه پرتی و هدر رفت MDF و هایگلاس مورد نظر می باشد. با توجه به آنکه ابعاد ورق های MDF و هایگلاس مشخص می باشند، وجود یک نقشه دقیق و جزئیات آن سبب می شود که تقسیم بندی صفحات جهت برش در بهترین حالت ممکن صورت گیرد. تصاویر شماره 5 الی 8 نقشه های مورد نیاز این امر را به نمایش گذاشته اند.

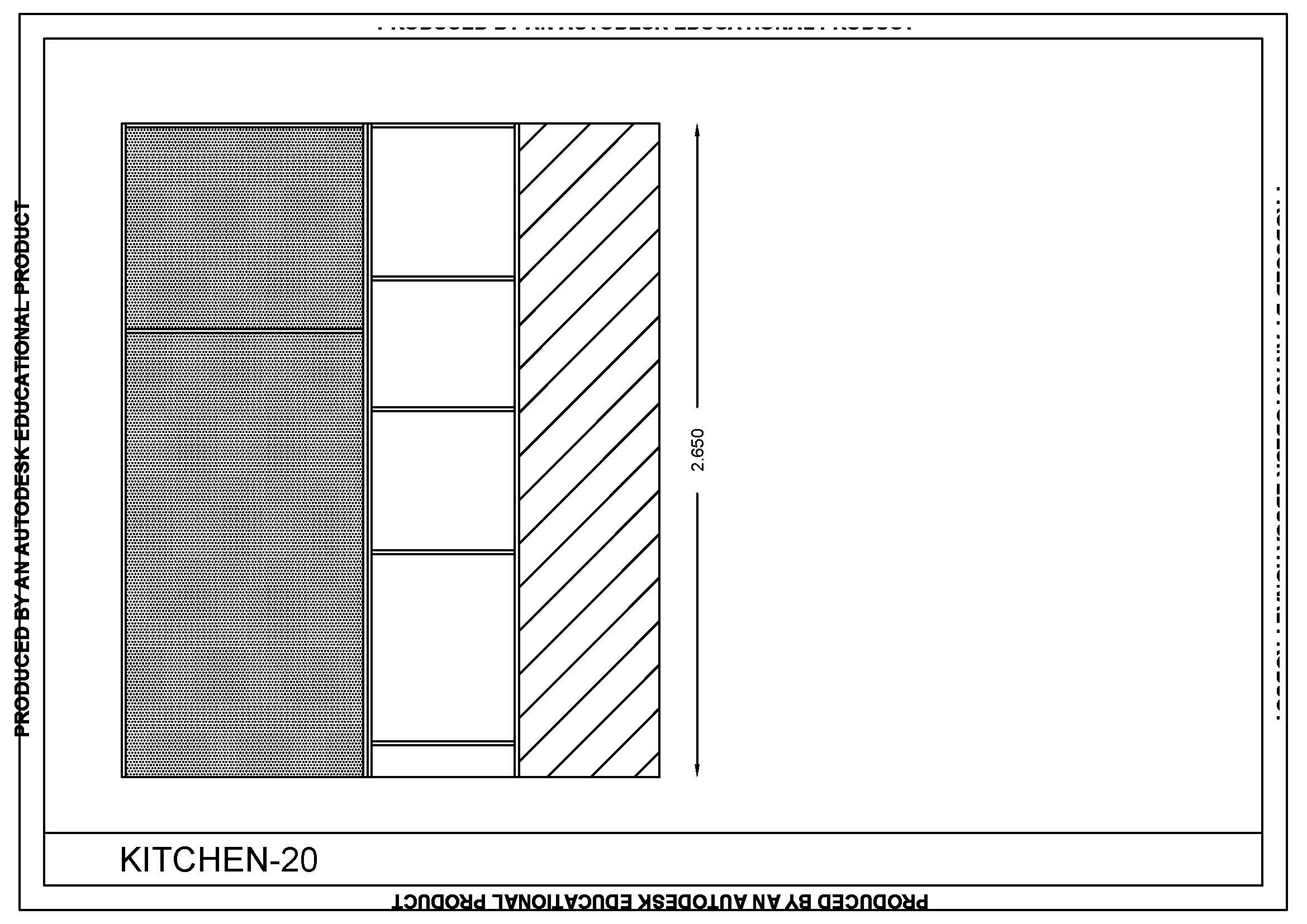

6. جزئیات اجرایی کابینت

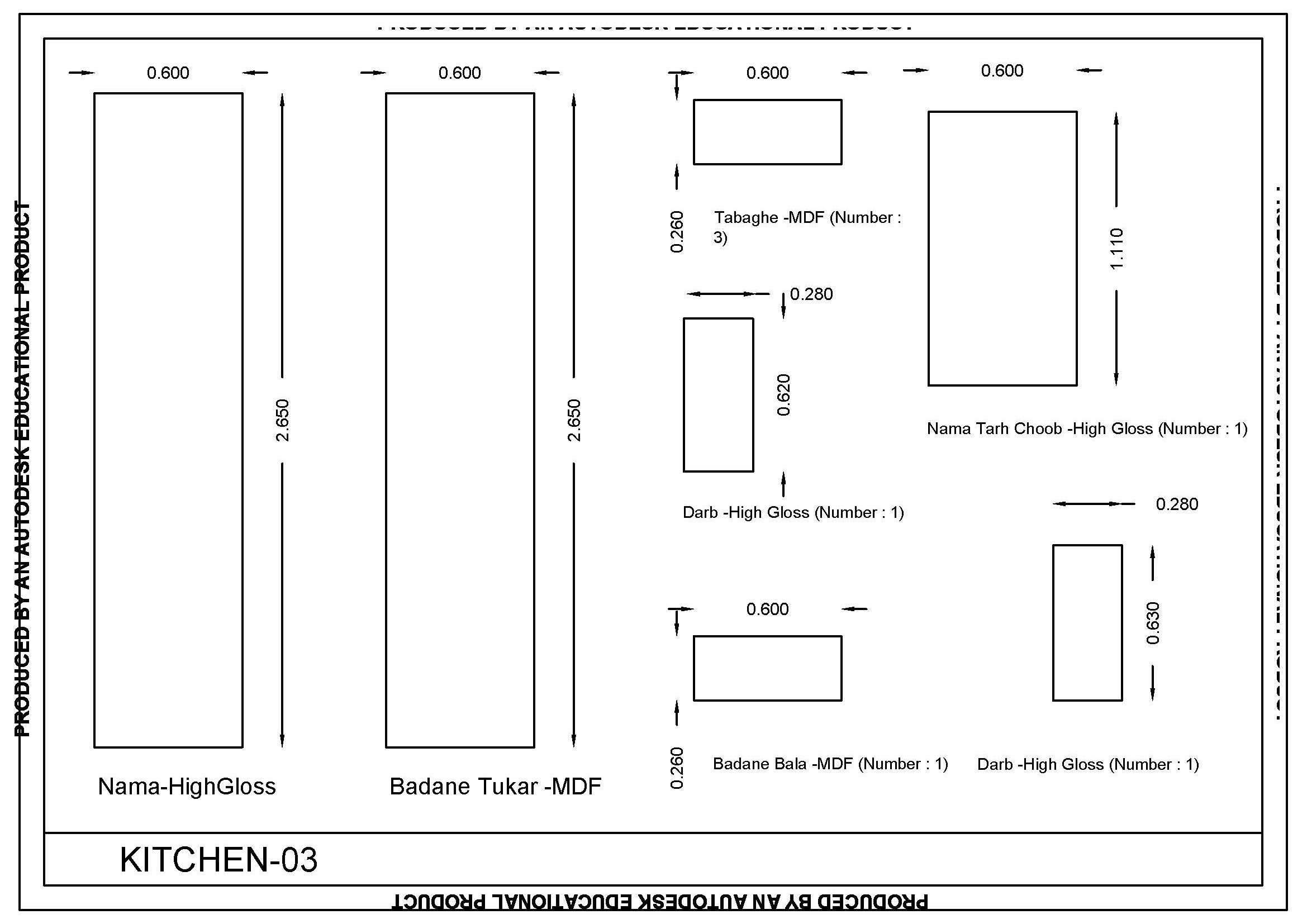

7. نقشه برش اجزای کابینت
8. جزئیات اجرایی کابینت
9. جزئیات اجرایی کابینت
پس از ترسیم کامل نقشه های اجرایی کابینت ها، نیاز به تهیه صورت برش می باشد. این فهرست شامل ابعاد، تعداد، جهت و نحوه نوارکاری هر یک از قطعات را بیان می نماید. به طور معمول موارد حاصل شده از نقشه ها (ابعاد قطعات) در نرم افزاری به نام Cut Maste وارد می گردند و این نرم افزار با توجه به ابعاد ثابت ورق های MDF و هایگلاس، بهترین نحوه چینش قطعات و برش آنها را ارائه می دهد.

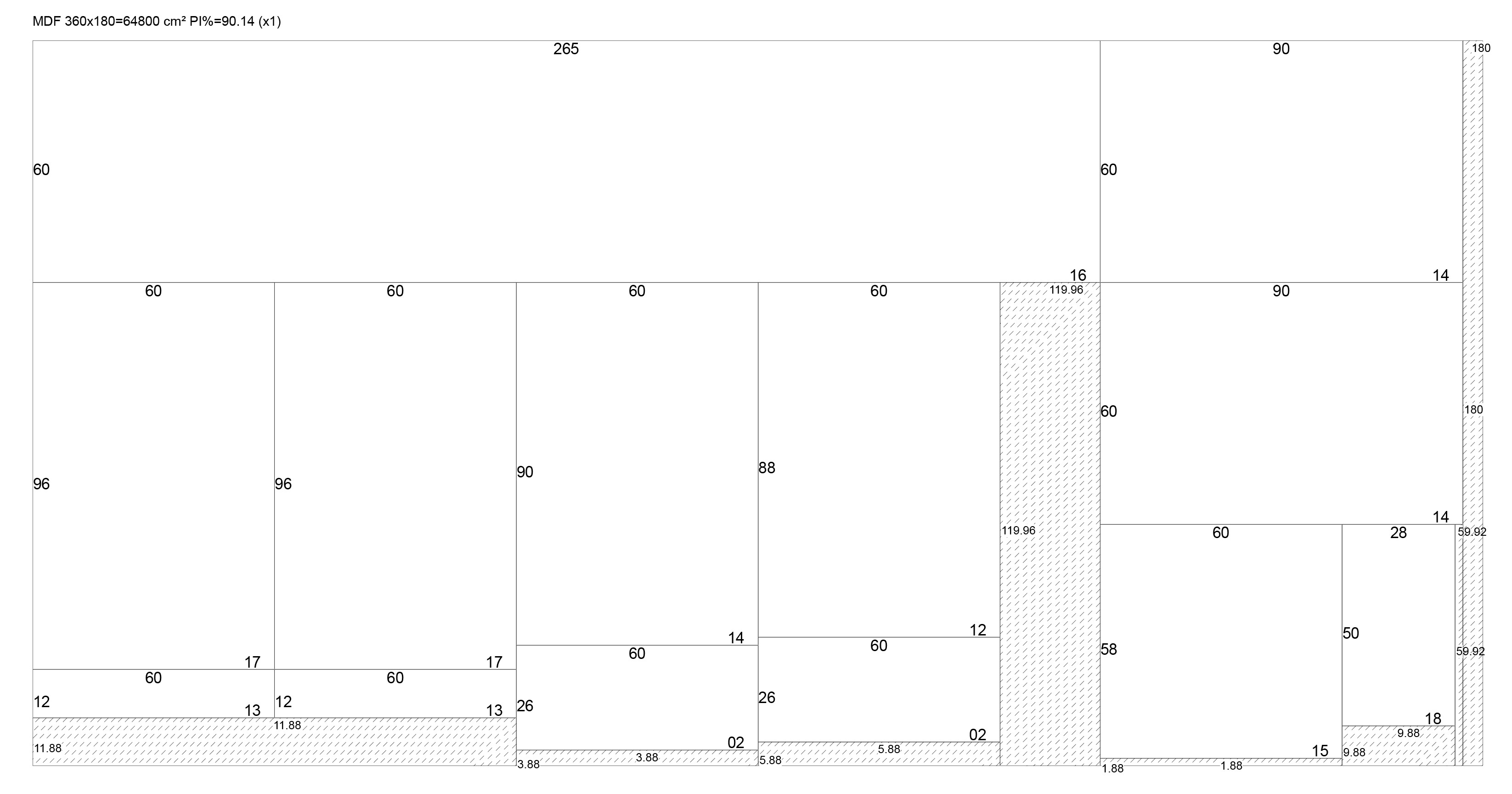

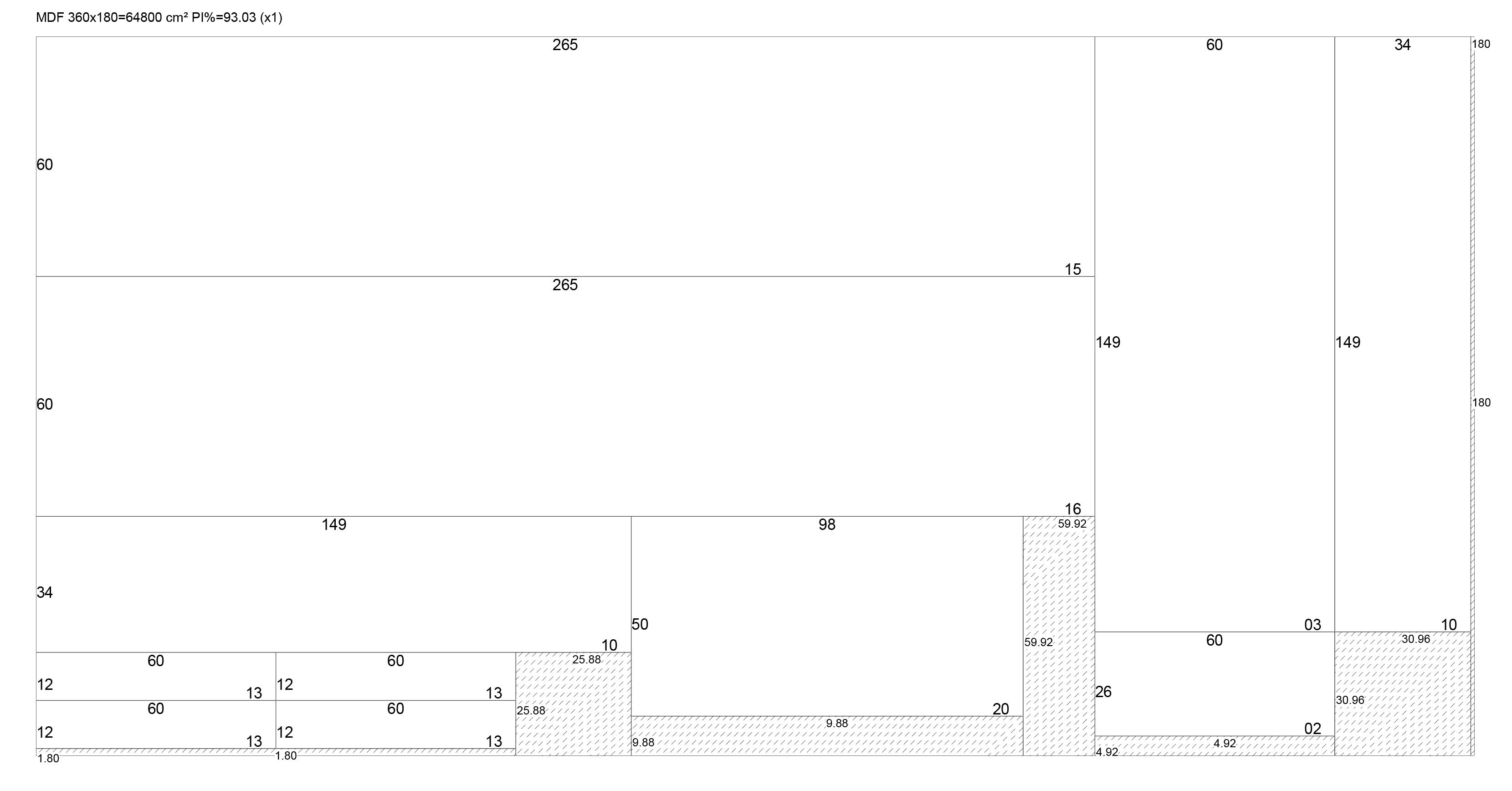

10. نمونه جانمایی برش قطعات
11. نمونه جانمایی برش قطعات
5. تعیین سبک
در این مرحله، کارفرما و بهربردار می بایست سبک مورد نظر خود را جهت طراحی و ساخت کابینت ها تعیین نمایند. در طی فرآیند سبک شناسی، رنگ های مورد استفاده و متریال مورد نیاز (که وابسته به سبک کابینت ها می باشند) تعیین خواهد شد.
لازم به ذکر است که انجام مرحله شبیه سازی و طراحی سه بعدی در مرحله پنجم بر اساس انجام سبک شناسی در این مرحله تعیین خواهد شد.
1.5. آشپزخانه به سبک مدرن

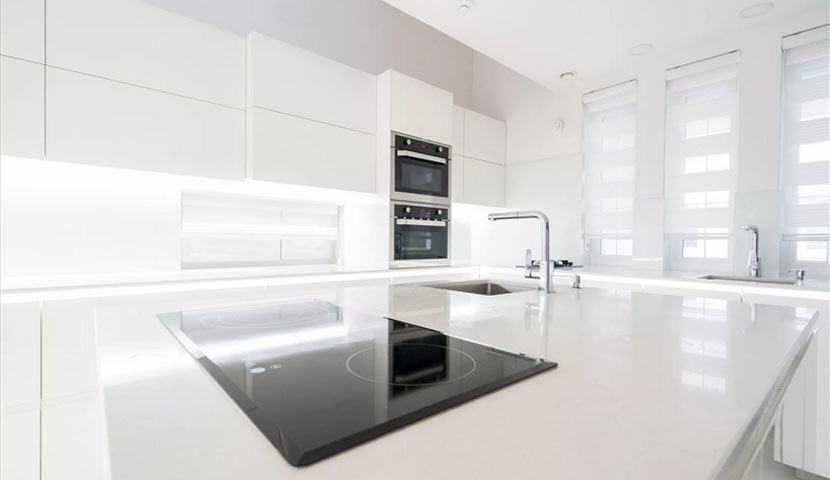

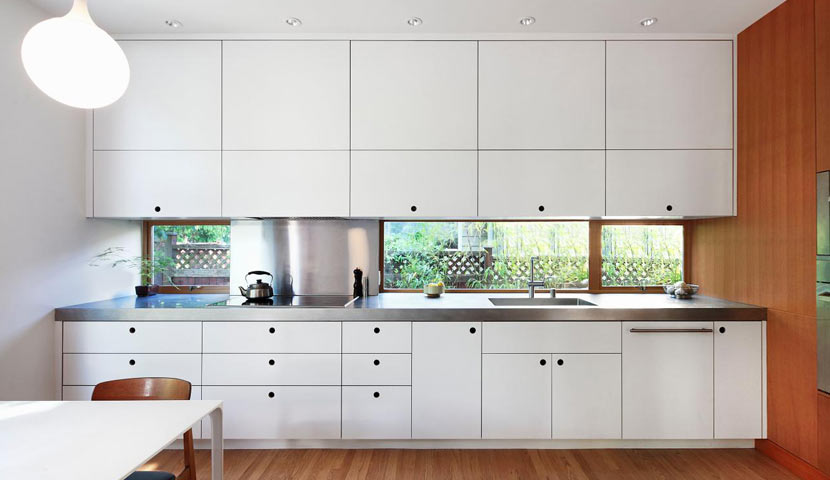

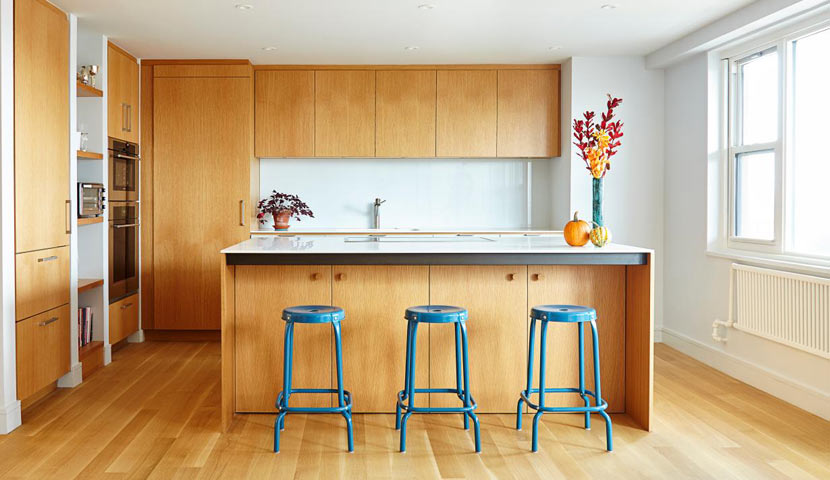

12. نمونه آشپزخانه به سبک مدرن
13. نمونه آشپزخانه به سبک مدرن

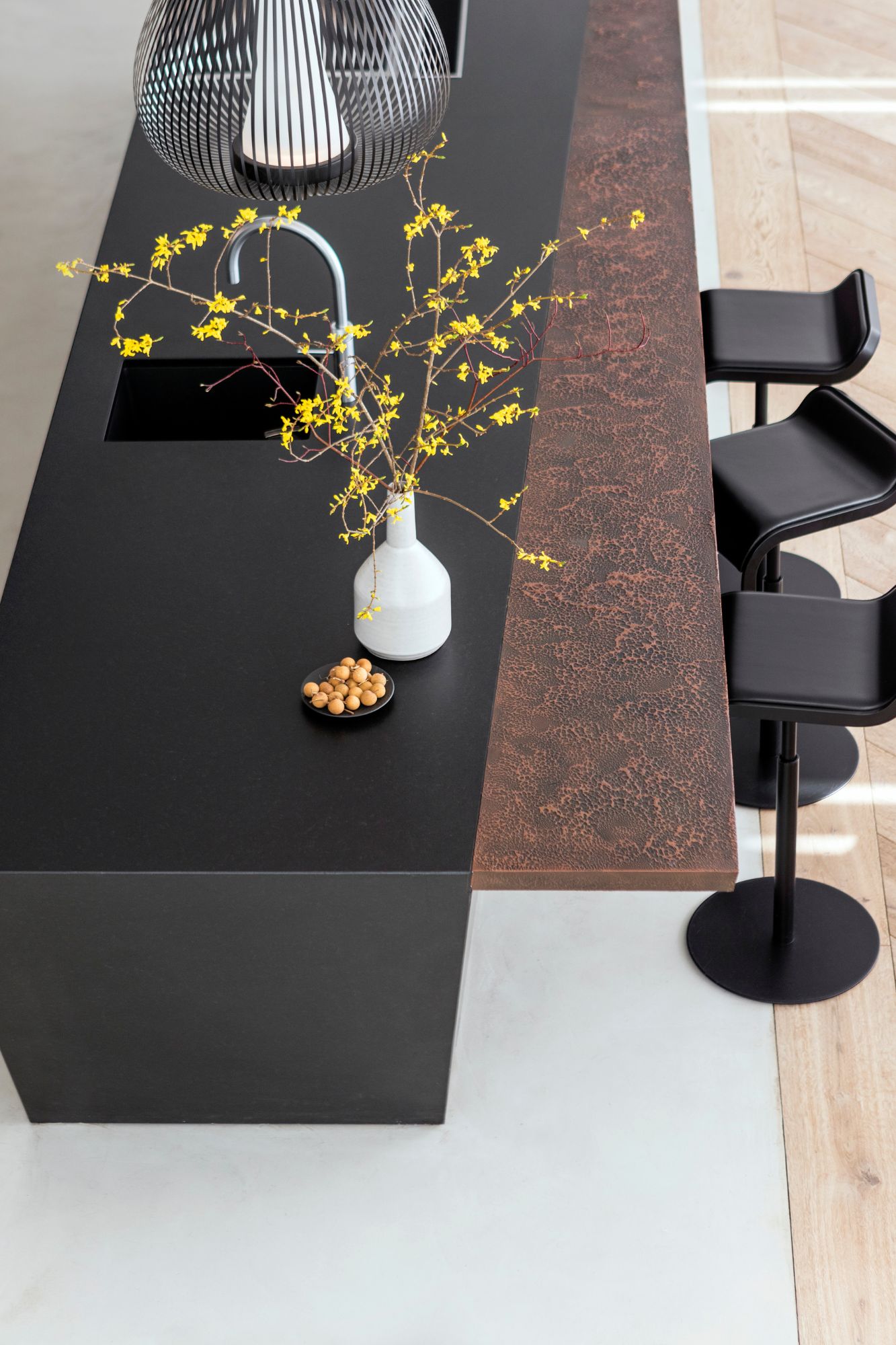

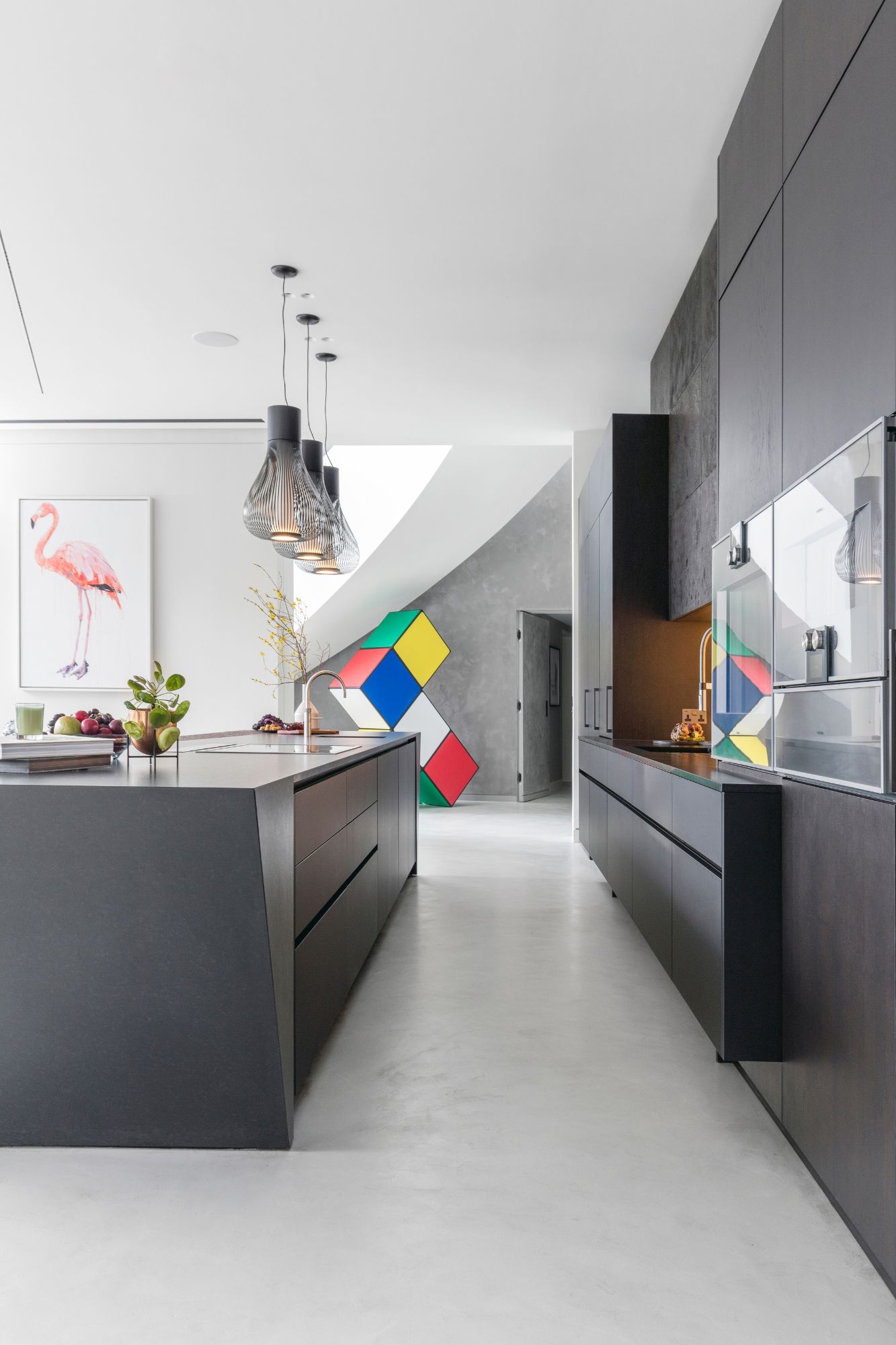

14. نمونه آشپزخانه به سبک مدرن - تیره
15. نمونه آشپزخانه به سبک مدرن
16. نمونه آشپزخانه به سبک مدرن
چنان که در تصاویر شماره 11 و 12 مشهود می باشد، در طراحی آشپزخانه به سبک مدرن به طور معمول از رنگ های خنثی همچون سفید، کرم و طوسی بهره گیری می شود. طرح چوب ساده نیز به عنوان یکی از ترند های رنگی در طراحی آشپزخانه به سبک مدرن می باشد.
در بعد دیگر این سبک استفاده از رنگ های تیره همچون مشکی نیز به چشم می خورد. تصاویر شماره 13 الی 15 نیز نمونه های آشپزخانه مدرن با این ترکیب رنگی می باشند.
2.5. آشپزخانه به سبک مینیمال

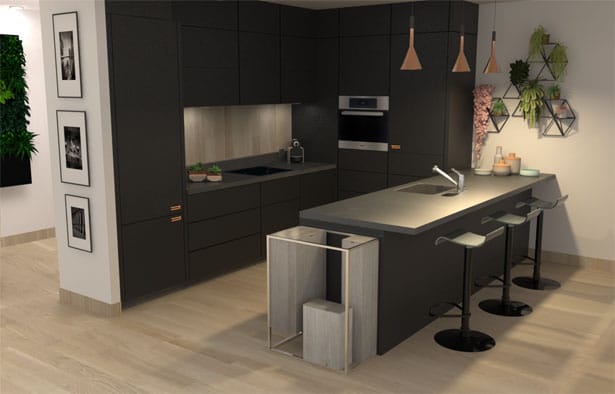

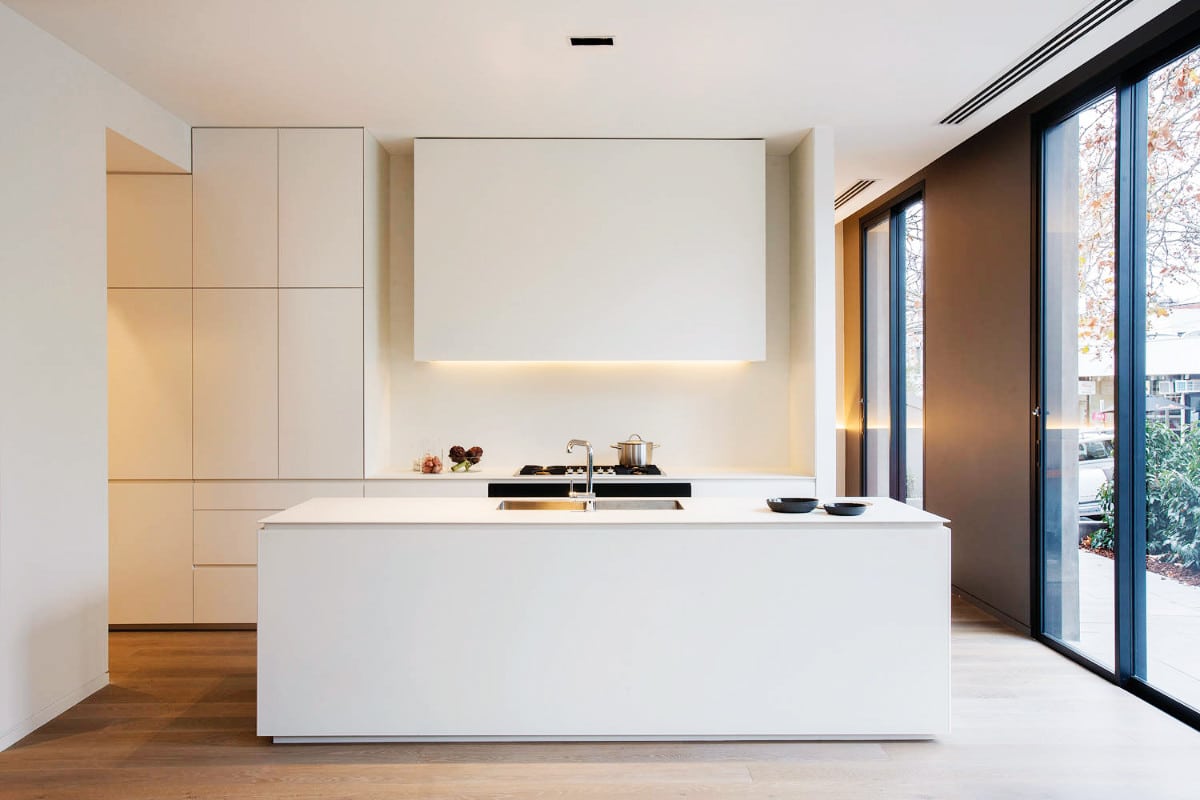

17. نمونه آشپزخانه به سبک مینیمال

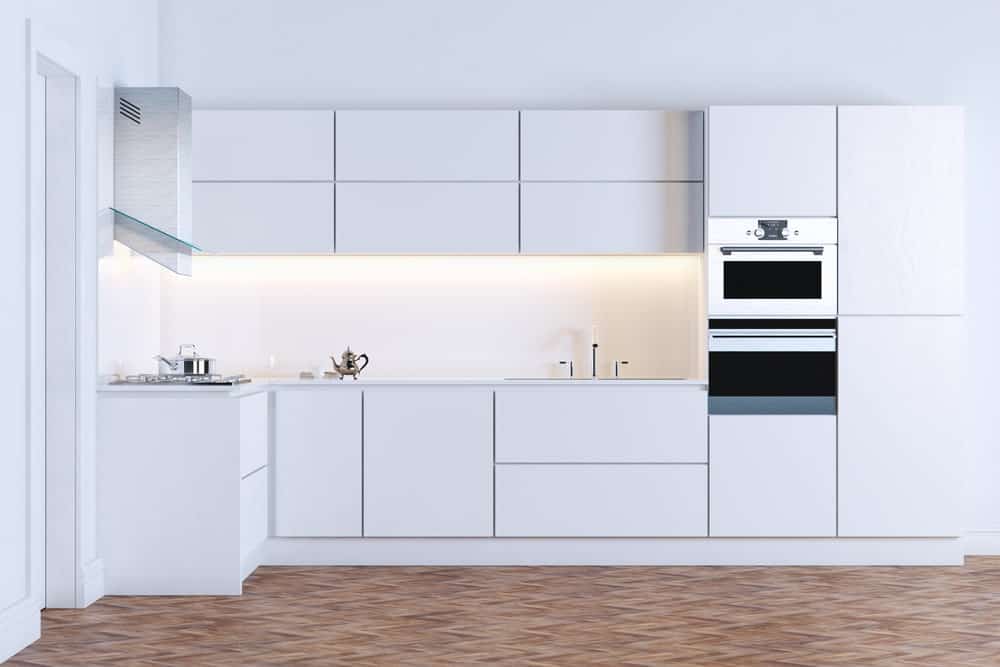

18. نمونه آشپزخانه به سبک مینیمال
19. نمونه آشپزخانه به سبک مینیمال
20. نمونه آشپزخانه به سبک مینیمال
با توجه به آنچه در تصاویر شماره 13 الی16 مشهود می باشد، طراحی آشپزخانه به سبک مینیمال به دور از هر گونه شلوغی صورت می پذیرد. در این سبک به طور معمول تنها از یک تونالیته رنگی استفاده می شود.
3.5. آشپزخانه به سبک کلاسیک

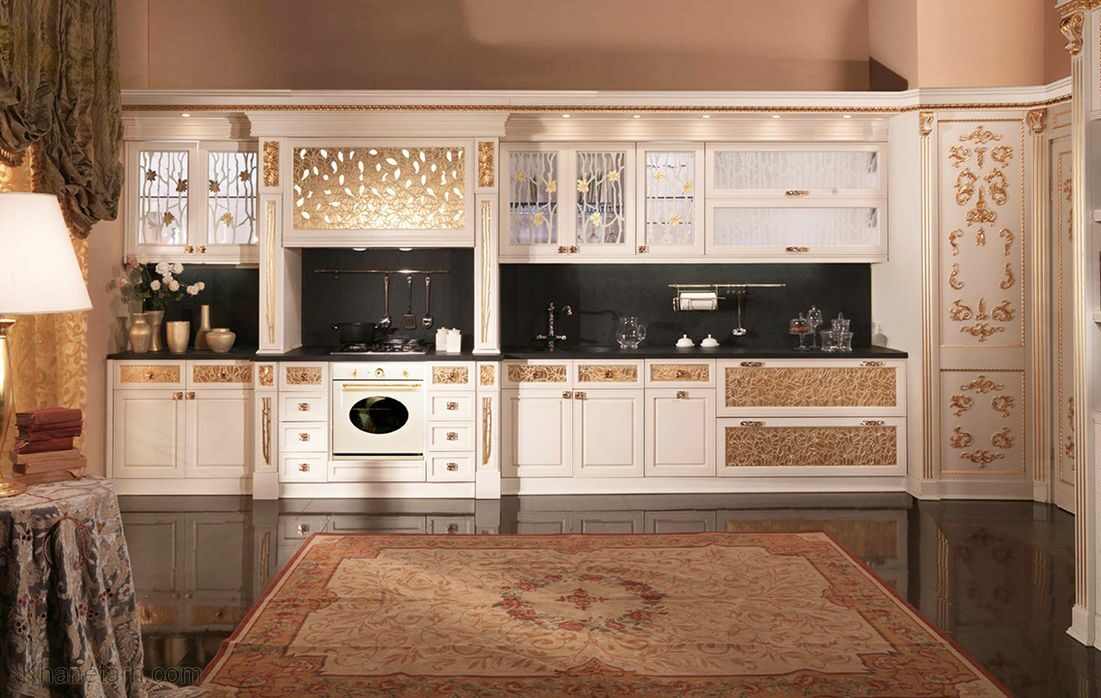

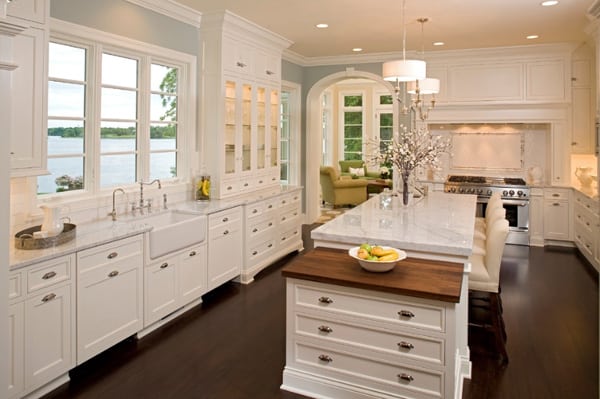

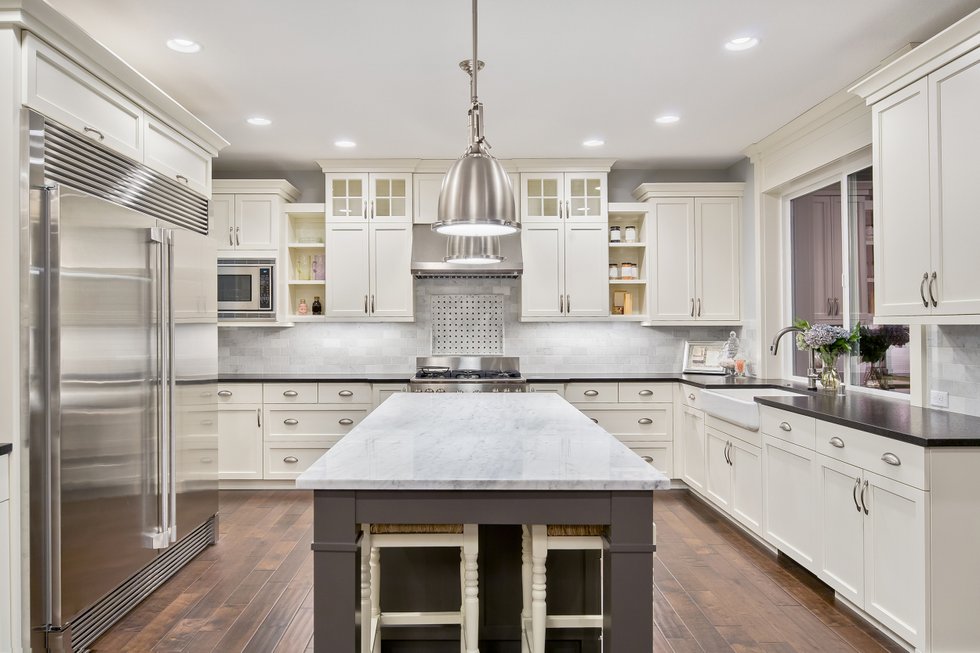

21. نمونه آشپزخانه به سبک کلاسیک
22. نمونه آشپزخانه به سبک کلاسیک
طراحی آشپزخانه به سبک کلاسیک یکی از سبک های رایج می باشد. در این سبک به طور معمول استفاده از انواع ابزار های چوبی، طرح های قوس دار استفاده می شود. تنوع رنگی و ترکیب بندی رنگی در این سبک بسیار زیاد است. در این بخش برخی از طرح های مورد استفاده در این سبک به نمایش گذاشته می شود.
23. نمونه آشپزخانه به سبک کلاسیک
24. نمونه آشپزخانه به سبک کلاسیک
25. نمونه آشپزخانه به سبک کلاسیک

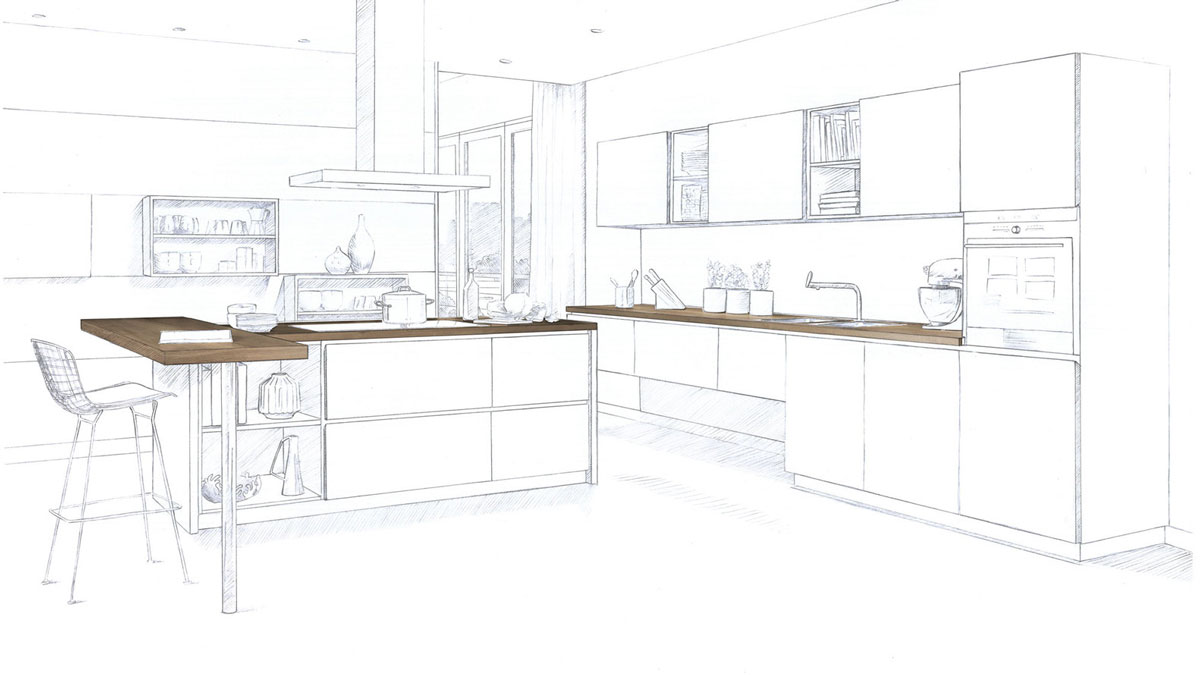

6. شبیه سازی سه بعدی
در نهایت پس از تکمیل موارد فوق، شبیه سازی سه بعدی آشپزخانه صورت می پذیرد. در طی این امر تصویر نهایی از کابینت ها و جانمایی آنها در آشپزخانه نمایان می گردد و به این ترتیب کارفرما می تواند طرح اجرایی پروژه خود را مشاهده نماید.
یکی از موارد جذاب این امر، وجود وبسایت هایی هستند که شما به صورت آنلاین می توانید طرح مورد نظر خود را به صورت سه بعدی ترسیم نمایید و از آنها خروجی با کیفیت مناسب دریافت نمایید. در این بخش به معرفی برخی از این وبسایت ها می پردازیم.
